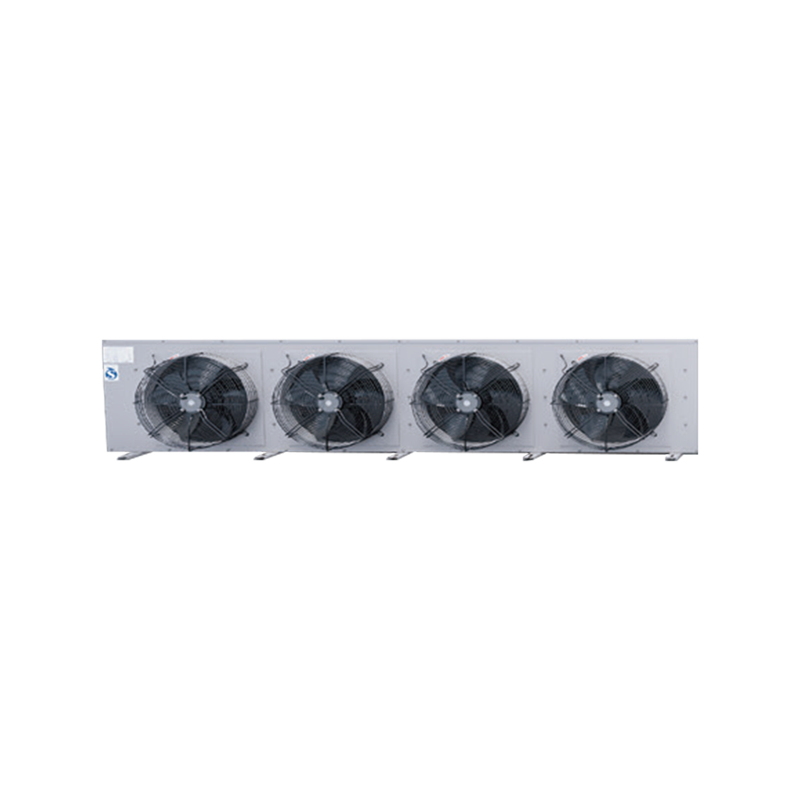

Shell: Konštrukčné plechové diely sú vyrobené z vysoko kvalitných oceľových plechov a všetky povrchy sú elektrostaticky fosfátované a striekané dovážaným automatickým striekacím zariadením, ktoré má silnú odolnosť proti korózii a dokáže sa prispôsobiť rôznym prostrediam použitia.
Na zabezpečenie dobrej kvality povrchu počas celej životnosti jednotky. Hliníkové alebo nerezové škrupiny je možné prispôsobiť podľa potrieb užívateľa.
Zásobník na vodu: navrhnuté so šikmým uhlom, aby sa uľahčilo plynulé vypúšťanie rozmrazenej vody, zabránilo sa plávaniu vody a zabránilo sa hromadeniu vody v zásobníku na vodu.
Rúrka na výmenu tepla: Medená rúrka s vysokým ozubením s vnútorným závitom je vybraná pre vysokú účinnosť prenosu tepla.
Plutvy: Prijatie úplne nových sínusových hydrofilných hliníkových rebier, ktoré zvyšuje rušenie vzduchu, posilňuje koeficient prenosu tepla a výrazne zlepšuje výkon prenosu tepla;
ventilátor: Vysoký statický tlak, špeciálne prispôsobený vysokovýkonný axiálny ventilátor s externým rotorom, vhodný pre prostredia s vysokou vlhkosťou, vysoká účinnosť, nízka spotreba energie, vodotesný a prachotesný, s vynikajúcim výkonom; Továreň na ventilátory
Predtým absolvoval testy statickej a dynamickej rovnováhy;
Rozmrazovanie: Rozmrazovacie elektrické vykurovacie rúrky z nehrdzavejúcej ocele s nízkym výkonom sú vybrané a usporiadané jedinečne a rozumne, s vysokou rýchlosťou rozmrazovania a dôkladným rozmrazovaním, pričom nedochádza k tepelným stratám.
Predĺžte životnosť elektrických vykurovacích rúr.
Elektrická rozvodná skriňa: Spojovacia skrinka má odolnosť voči nízkej teplote, vodotesné a prachotesné vlastnosti, vysokú retardáciu horenia a je inštalovaná na prednej strane pre jednoduché zapojenie a údržbu.
Vzdialenosť medzi lamelami: Štandardná vzdialenosť je 4,5 mm, 6 mm a 9 mm; Prispôsobiteľné rozostupy hárkov 12 mm a 18 mm podľa potrieb používateľov.
Typ chladiva: Je možné zvoliť chladivo R404A, R507A, R22, R134A, R407C a R410A je možné prispôsobiť podľa požiadaviek používateľa.
Výparník:
1. Jedinečné usporiadanie zväzku rúrok plne zohľadňuje kľúčové problémy, ako sú zmeny stavu chladiva, prietok, pokles tlaku a rovnomernosť distribúcie za podmienok vyparovania, čo vedie k vyššiemu výkonu prenosu tepla povrchového chladiča výparníka;
2. Efektívny a kompaktný dizajn výmenníka tepla s vidlicovitými zosilnenými teplovýmennými rúrkami s vnútorným závitom;
3. Rúry na výmenu tepla a hydrofilné hliníkové rebrá sú mechanicky roztiahnuté, aby sa medené rúrky tesne spojili s hliníkovými plechmi, aby sa dosiahla optimálna účinnosť prenosu tepla.
4. Odlučovač kvapalín a chladiaci okruh výparníka boli optimalizované tak, aby zabezpečili optimálnu účinnosť výmeny tepla v rôznych aplikačných prostrediach.
5. Jedinečný dizajn veterného deflektora je umiestnený pod výmenníkom tepla, aby sa zabránilo skratom prúdenia vzduchu.

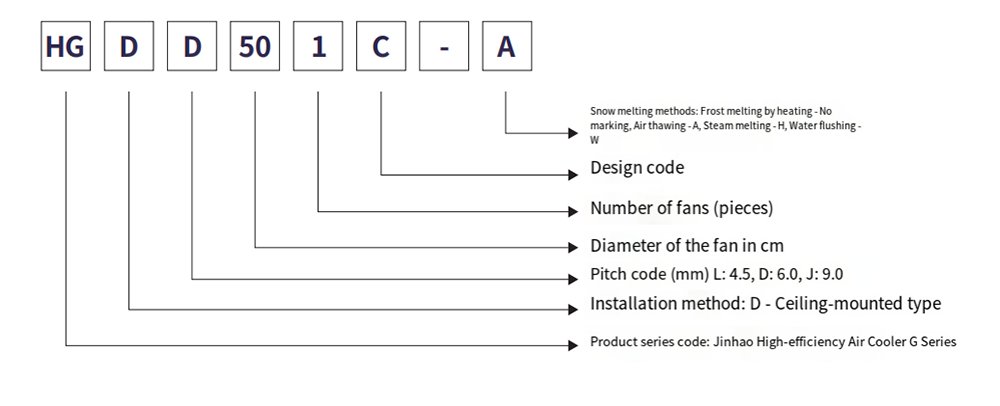

Popis modelu
Tabuľka technických parametrov (R404A)
Technické parametre vysokoúčinného chladiča vzduchu pre elektrický mrazivý strop
Rozstup filmu: 4,5 mm
| Model | Chladiaci výkon kW | Objem trubice | Parametre ventilátora | Elektrický ohrev snehu | |||||
| SC1 | SC2 | dm² | Počet nožov x priemer | Výkon W | Objem vzduchu m³/h | Rozsah m | Cievka kW* vetva | Vodná panvica kW*vetva | |
| HGDL 501C | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0,28 x 6 | 0,28 x 2 |
| HGDL501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0,30*6 | 0,30*2 |
| HGDL 501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0,30 x 8 | 0,30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0,40 x 8 | 0,4*2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0,72 x 6 | 0,72 x 2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0,72 x 6 | 0,72 x 6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0,72 x 10 | 0,72 x 2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0,72 x 10 | 0,72 x 2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0,72 x 10 | 0,72 x 2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0,95 x 10 | 0,95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0,87 x 12 | 0,87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1,03 * 12 | 1,03 * 4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1,03 * 14 | 1,03 * 4 |
Tabuľka technických parametrov (R404A)
Technické parametre vysokoúčinného chladiča vzduchu pre elektrický mrazivý strop
Rozstup filmu: 6,0 mm
| Model | Chladiaci výkon kW | Objem trubice | Parametre ventilátora | Elektrický ohrev snehu | ||||||
| SC1 | SC2 | SC3 $ $ | dm² | Počet nožov x priemer | Výkon W | Objem vzduchu m³/h | Rozsah m | Cievka kW* vetva | Zásobník na vodu kW*odbočka | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0,28 x 8 | 0,28 x 2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30 x 8 | 0,30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0,30 x 10 | 0,30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0,40 x 10 | 0,4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0,72 x 8 | 0,72 x 2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0,72 x 8 | 0,72 x 6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0,72 x 12 | 0,72 x 2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0,72 x 12 | 0,72 x 2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0,72 x 12 | 0,72 x 2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0,95 x 12 | 0,95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0,87 x 12 | 0,87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1,03 * 12 | 1,03 * 4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1,03 * 14 | 1,03 * 4 |
Tabuľka technických parametrov (R404A)
Technické parametre vysokoúčinného chladiča vzduchu pre elektrický mrazivý strop
Rozstup filmu: 9,0 mm
| Model | Chladiaci výkon kW | Objem trubice | Parametre ventilátora | Elektrický ohrev snehu | ||||||
| SC3 $ $ | SC4 | SC5 | dm² | Počet nožov x priemer | Výkon W | Objem vzduchu m³/h | Rozsah m | Cievka kW* vetva | Zásobník na vodu kW*odbočka | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0,28 x 8 | 0,28 x 2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0,30 x 8 | 0,30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30 x 10 | 0,30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0,40 x 10 | 0,4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0,72 x 8 | 0,72 x 2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0,72 x 8 | 0,72 x 6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0,72 x 12 | 0,72 x 2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0,72 x 12 | 0,72 x 2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0,72 x 12 | 0,72 x 2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0,95 x 12 | 0,95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0,87 x 12 | 0,87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1,03 * 12 | 1,03 * 4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1,03 * 14 | 1,03 * 4 |

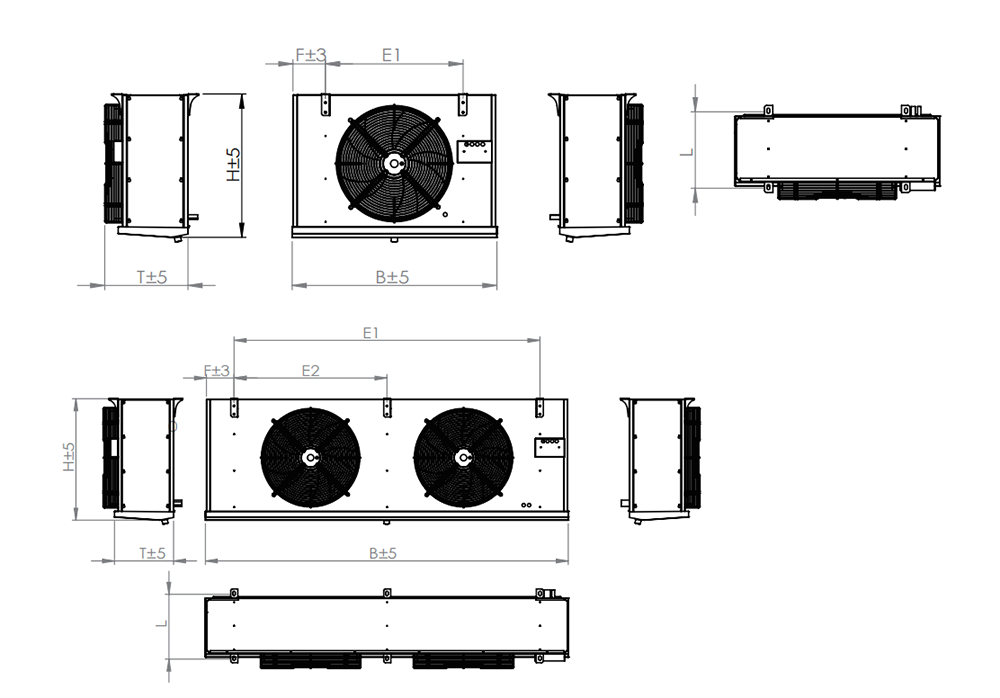

Vzhľad a montážne rozmery
Vzhľad a montážne rozmery of a high-efficiency electric frost ceiling air cooler
Rozstup filmu: 4,5 mm
| Model | Špecifikácia rozhrania (mm) | Rozmery B*T*H | Inštalačné rozmery | hmotnosť | Obrysové označenie mapy | |||||
| Vstupná/spätná trubica | Odtok/(palce) | DxŠxV(mm) | L | E1 | E2 | E3 | F | anamnéza | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| HGDL501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Vzhľad a montážne rozmery
Vzhľad a montážne rozmery of a high-efficiency electric frost ceiling air cooler
Rozstup filmu: 6,0 mm
| Model | Špecifikácia rozhrania (mm) | Rozmery B*T*H | Inštalačné rozmery | hmotnosť | Obrysové označenie mapy | |||||
| Vstupná/spätná trubica | Odtok/(palce) | DxŠxV(mm) | L | E1 | E2 | E3 | F | anamnéza | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Vzhľad a montážne rozmery
Vzhľad a montážne rozmery of a high-efficiency electric frost ceiling air cooler
Rozstup filmu: 9,0 mm
| Model | Špecifikácia rozhrania (mm) | Rozmery B*T*H | Inštalačné rozmery | hmotnosť | Obrysové označenie mapy | |||||
| Vstupná/spätná trubica | Odtok/(palce) | DxŠxV(mm) | L | E1 | E2 | E3 | F | anamnéza | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Poznámka 1: Dizajnové štandardy:
| Štandardné podmienky prenosu tepla | Teplota vstupného vzduchu | Teplota odparovania | Relatívna teplota | Relatívna teplota | Prehriatie |
| SC1 | 10 ℃ | 0 ℃ | 85 % | 1.35 | 6,5 tis |
| SC2 | 0 ℃ | -8 ℃ | 85 % | 1.15 | 5,2 tis |
| SC3 $ $ | -18 ℃ | -25 ℃ | 95 % | 1.05 | 4,6 tis |
| SC4 | -25 ℃ | -31 ℃ | 95 % | 1.01 | 3,9 tis |
| SC5 | -34 ℃ | -40 ℃ | 95 % | 1.01 | 3,9 tis |
Poznámka 2: Konverzný faktor pre chladivo
| Chladivá | Prevádzkové podmienky | R22 | R404A | R507 | R134a |
| Korekčný faktor | SC1 | 0.95 | 1 | 1 | 0.93 |
| Korekčný faktor | SC2 | 0.95 | 1 | 1 | 0.91 |
| Korekčný faktor | SC3 $ $ | 0.95 | 1 | 1 | 0.85 |
