Filtračné sušičky chladiva: Výber, umiestnenie a údržba pre spoľahlivý výkon HVAC

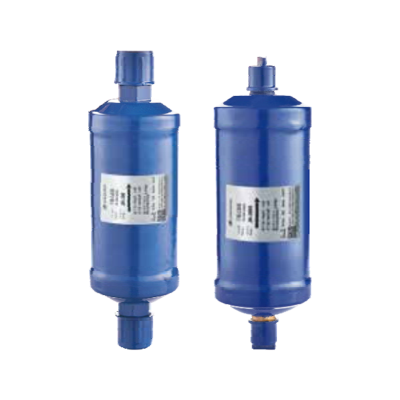

Sprievodca veľkosťou sušiča filtra chladiva HVAC

Prečo na veľkosti záleží oveľa viac ako "Bude to sedieť?"

Výber správnej veľkosti filtračnej sušičky nie je len rozhodnutím o balení; priamo ovplyvňuje stabilitu systému, životnosť kompresora a energetickú účinnosť. Príliš malá jednotka sa môže rýchlo nasýtiť, čo umožňuje kyselinám, kalu a vlhkosti cirkulovať dlho predtým, ako zariadenie dosiahne očakávaný servisný interval. Naopak, jednotka, ktorá je svojvoľne predimenzovaná, môže spôsobiť zbytočný pokles tlaku, spôsobiť problémy s návratom oleja pri nízkom zaťažení a skomplikovať evakuáciu. V kvapalinových potrubiach nadmerný pokles tlaku znižuje čisté pozitívne nasávanie na expanznom zariadení, čo spôsobuje blikanie, vyčerpané výparníky a nepredvídateľné prehriatie. V sacích potrubiach (používaných dočasne na čistenie alebo v špeciálnych službách) môže nesprávna veľkosť spôsobiť pokles tlaku a zvýšenie kompresného pomeru, čo znižuje kapacitu a zvyšuje výstupné teploty. Najlepšou praxou je vyvážiť kapacitu kontaminantov, prípustný pokles tlaku pri projektovanom hmotnostnom prietoku a viskozitné charakteristiky chladiva, pričom treba pamätať na to, že zmesi a chladivá s vyšším tlakom sa správajú odlišne ako staršie kvapaliny.

Pravidlá palca, ktoré si stále vyžadujú overenie

Pre rýchle odhady mnohí technici korelujú veľkosť sušiča s tonážou zariadenia a potom overia výber podľa kriviek prietoku/poklesu tlaku výrobcu. Ako všeobecný prístup vyberte sušičku s kvapalinovým potrubím, ktorej menovitý prietok pri vašej teplote chladiva a kondenzačnej teplote poskytuje prijateľný pokles tlaku – často cielený pod malý zlomok barov (alebo niekoľkých psi) pri návrhu. Kapacita kontaminantov by mala zodpovedať scenáru inštalácie: nové zariadenia na čistom potrubí môžu využívať kompaktné jednotky, zatiaľ čo dodatočné vybavenie, vyhorenia alebo systémy vystavené okolitému prostrediu počas zdĺhavej výstavby ťažia z väčších objemov a vyššej hmotnosti sušiaceho prostriedku. Zvážte aj typ oleja a miešateľnosť; Oleje POE rýchlo zachytávajú vlhkosť, takže kontrola zvyškovej vlhkosti je nevyhnutná, najmä pri zmesiach HFC/HFO. Vždy zosúlaďte orientačné pravidlá so špecifickými tabuľkovými údajmi pre chladivo a rozsah teplôt, ktoré očakávate v prevádzke.

Spracovaný príklad a porovnanie v slovách

Predstavte si 5-tonový split systém využívajúci bežné vysokotlakové chladivo. Ak si vyberiete veľmi malú sušičku s kvapalinovým potrubím, môžete udržiavať poriadok v skrinke, ale pravdepodobne utrpíte porovnateľne vyšší pokles tlaku pri navrhovanom hmotnostnom prietoku. Keď porovnáme kazetu strednej veľkosti s výberom poddimenzovaných, možnosť strednej veľkosti vo všeobecnosti znižuje pokles tlaku pri menovitej tonáži a zároveň ponúka viac sušidla, takže zostáva účinná dlhšie počas skorého vniknutia. V porovnaní s nadrozmernou priemyselnou nádobou sa jednotka strednej veľkosti zvyčajne vyhýba zbytočnému objemu a znižuje riziko ťažby oleja v podmienkach čiastočného zaťaženia. Výber „vpravo od stredu“ teda vyvažuje prietok a kapacitu pri zachovaní stabilného podchladenia na expanznom zariadení.

Ilustratívna tabuľka výberu (overte s údajmi výrobcu)

Bežné nástrahy dimenzovania, ktorým sa treba vyhnúť

• Ignorovanie údajov o prietoku špecifického pre chladivo a spoliehanie sa iba na „štítky s tonážou“.
• Zabúdanie na aditívny efekt armatúr a ventilov pri vyhodnocovaní poklesu tlaku.
• Použitie rovnakej veľkosti na počiatočné čistenie a na trvalú službu bez prehodnocovania.
• Preskočenie druhej evakuácie po výmene sušiča na podozrivých systémoch.

filtrdehydrátor pre systémy tepelných čerpadiel

Obojsmerný tok Zmení požiadavky

Tepelné čerpadlá obracajú tok chladiva, takže akýkoľvek filtračný sušič, ktorý má zostať v okruhu, musí byť navrhnutý na obojsmernú prevádzku alebo musí byť spárovaný so spätnými ventilmi, ktoré zabezpečujú správny prietok cez jadro. Bežná jednosmerná sušička s kvapalinovým potrubím môže fungovať pri chladení, ale v režime vykurovania sa môže stať neúmyselným obmedzením alebo dokonca zachytávať nečistoty v nesprávnej časti okruhu. Dvojprúdové modely to zmierňujú tým, že predstavujú takmer symetrickú dráhu toku cez vysúšacie lôžko a sitá. V porovnaní s jednosmernými jednotkami dizajn s dvojitým prietokom znižuje riziko prudkých poklesov tlaku počas odmrazovania a minimalizuje poruchy spätného toku oleja pri aktivácii spätného ventilu. Pretože odmrazovanie posiela horúci plyn neobvyklými cestami, tepelná odolnosť sušičky a podpora obrazovky sú obzvlášť dôležité, aby sa zabránilo migrácii médií.

Umiestnenie okolo spätných ventilov a spätných ventilov

Na ochranu meracích zariadení v oboch režimoch technici často umiestňujú do linky dvojprúdovú sušičku, ktorá funguje ako kvapalina počas každého prevádzkového stavu, čo nie je vždy na prvý pohľad zrejmé. V balených tepelných čerpadlách strategické umiestnenie v blízkosti výstupu vnútornej alebo vonkajšej cievky závisí od toho, kde sa nachádza vedenie kvapaliny počas vykurovania a chladenia. Ak sa na vynútenie prietoku v požadovanom smere cez štandardnú sušičku používajú spätné ventily, skontrolujte ventil Cv a praskací tlak, aby kombinovaná zostava nevytvárala nadmerný pokles tlaku. Keď porovnáte skutočnú dvojprúdovú zostavu s riešením spätného ventilu, možnosť s dvojprúdovým ventilom zvyčajne ponúka jednoduchšie potrubie, menej netesných spojov a jednoduchšiu diagnostiku, zatiaľ čo riešenie môže byť atraktívne, keď je inventár obmedzený, ale vyžaduje si starostlivé uvedenie do prevádzky.

Servisné postupy pre sezónnu spoľahlivosť

Tepelné čerpadlá zažívajú viac zmien režimu a dlhšiu ročnú dobu chodu ako systémy len s chladením, takže na kapacite sušidla a odolnosti obrazovky záleží. Počas sezónnych kontrol overte, či sa sušička počas odmrazovania nezahrieva, počúvajte hluk, ktorý naznačuje pohyb média, a potvrďte stabilné podchladenie v oboch smeroch. Ak dôjde k vyhoreniu alebo vlhkosti, nainštalujte dočasné čistiace sušiče sacieho potrubia na zachytenie kyselín a častíc, potom ich odstráňte alebo vymeňte, keď budú testy kyseliny neutrálne a pokles tlaku klesne pod ciele. V porovnaní s ponechaním sacej čistiacej sušičky na mieste na neurčito, jej odstránenie po obnove zachová účinnosť a zabráni neprimeraným stratám sacieho tlaku.

Tabuľka úvah o tepelnom čerpadle

• Pred umiestnením si overte, ktorá línia je tekutá v každom režime.
• Zdokumentujte základný pokles tlaku v sušičke pri zahrievaní a chladení.
• Po akejkoľvek oprave otestujte výkon rozmrazovania a zároveň sledujte podchladenie a prehriatie.

vymeniteľné jadro chladiaceho filtra sušička vs utesnené

Perspektíva prevádzkyschopnosti a životného cyklu

Kryty s vymeniteľným jadrom a utesnené sušiče kaziet odstraňujú kyseliny, vlhkosť a častice, no riešia rôzne problémy životného cyklu. Utesnené kazety sú kompaktné, nákladovo efektívne a ideálne tam, kde je málo miesta a riziko kontaminácie je malé. Keď si práca vyžaduje časté čistenie – po vyhorení kompresora, pri postupných modernizáciách alebo vo veľkých systémoch, kde sú bežné zváracie trosky a oxidy – plášť s vymeniteľným jadrom umožňuje výmenu média bez prerušenia linky. Z čisto servisného hľadiska, škrupinový prístup znižuje prestoje pri následnom čistení a obmedzuje opakované zahrievanie susedných komponentov. V porovnaní s utesnenými kazetami vám obaly jadier umožňujú prispôsobiť zmes jadra (vysoká kapacita kyselín, vysoký obsah častíc alebo vyvážená). Kompromisom sú počiatočné náklady, priestor a disciplína potrebná na vykonanie čistých zmien jadra bez zavedenia nových kontaminantov.

Kapacita, pokles tlaku a riadenie rizík

Pri danej veľkosti pripojenia kryty zvyčajne prijímajú väčšie objemy médií, čo vedie k vyššej kapacite nečistôt a vlhkosti a často k nižšej tlakovej strate. Táto výhoda rastie v chaotických systémoch s dlhým potrubím a množstvom príslušenstva. Utesnené kazety však svietia v malých zariadeniach, kde záleží na každom lakte, a pokles tlaku cez kazetu správnej veľkosti je úplne prijateľný. Pri porovnaní utesnenej jednotky s plášťom jadra pri rovnakom prietoku plášť vo všeobecnosti poskytuje dlhšie čistiace okno a postupnejšie zvyšovanie poklesu tlaku pri zaťažení. Naopak, zapečatené kazety zjednodušujú inventár a znižujú možnosť nesprávneho výberu jadra, ktoré môže byť skrytým zdrojom posunu výkonu v zložitých závodoch.

Procedurálna disciplína počas základných zmien

Pri výmene jadra izolujte sekciu, podľa potreby obnovte chladivo a postupujte podľa sterilného pracovného postupu: zakryte otvorené linky, utrite dosadacie plochy a vyhnite sa vláknitým handričkám. Po opätovnom zmontovaní vykonajte hĺbkovú evakuáciu a test stojacim vákuom, aby ste potvrdili tesnosť a nízku vlhkosť. V porovnaní s rezaním a spájkovaním pri výmene utesnenej jednotky táto metóda znižuje tepelné namáhanie blízkych ventilov a izolácie, najmä v preplnených mechanických miestnostiach. Napriek tomu na malých delených systémoch môže byť jednoduchosť výmeny zapečatenej kazety rýchlejšia a menej náchylná na chyby pre posádky, ktoré bežne nemanipulujú s granátmi.

Porovnávacia tabuľka: Vymeniteľné jadro vs utesnené

• Keď sa počas čistenia očakáva opakovaná výmena filtra, použite škrupinu.
• Vyberte si utesnené kazety pre kompaktné systémy s bežnými servisnými intervalmi.
• Po silnej kontaminácii dočasne spárujte sací čistiaci sušič a potom ho vyberte.

tekutá linka filtračná sušička indikátor vlhkosti

Čo vám indikátor hovorí – a čo nie

Indikátor vlhkosti integrovaný s priezorom poskytuje dve rýchle vizuálne kontroly: prítomnosť bublín v prúde kvapaliny a relatívnu suchosť chladiva. Farebný prvok reaguje na úroveň vlhkosti posunutím odtieňa, čo technikom ponúka rýchly „go/no-go“. V porovnaní so spoliehaním sa len na históriu evakuácie alebo jeden údaj vákua, indikátor pridáva priebežnú spätnú väzbu počas prevádzky a po servisných udalostiach. Nie je to však laboratórny prístroj; teplota, typ oleja a osvetlenie môžu ovplyvniť vnímanie. Preto sa najlepšie používa v kombinácii s nameraným podchladením a prehriatím na overenie stavu systému.

Interpretácia farieb a rozhodné konanie

Pred vykonaním akcie sa uistite, že referenčná tabuľka indikátora sa vzťahuje na konkrétny nainštalovaný prvok. Ako všeobecný pracovný postup overte teplotu a tlak v potrubí kvapaliny, vypočítajte podchladenie a potom odčítajte farbu. Ak indikátor ukazuje „mokrý“ stav, zatiaľ čo je podchladenie nízke a objavujú sa bubliny, systém pravdepodobne obsahuje zábleskový plyn aj prebytočnú vlhkosť – vymeňte sušičku s kvapalinovým potrubím a znova ju evakuujte. Ak indikátor smeruje k „suchu“, ale bubliny pretrvávajú, zamerajte sa na podchladenie a možné obmedzenie proti prúdu. V porovnaní s hádaním z jedného symptómu tento kombinovaný prístup skracuje riešenie problémov a znižuje opakované návštevy.

Bublinové stopy vs falošné pozitíva

Bubliny môžu znamenať vzplanutie plynu z nedostatočného podchladenia, obmedzenia alebo jednoducho pozorovanie počas štartovania alebo bezprostredne po rozmrazení horúcim plynom. Teplé prostredie na priezore môže tiež ovplyvniť to, čo vidíte. V porovnaní so stabilným prúdom bez bublín pri stálom zaťažení je prerušovaná pena počas prechodných javov menej znepokojujúca. Ak sa bubliny zhodujú s vlhkým indikátorom, riešte to najskôr ako problém s vlhkosťou; ak je indikátor suchý, ale bubliny zostávajú, skontrolujte podchladenie, úroveň prijímača a výkon kondenzátora.

Referenčná tabuľka: Typické hodnoty indikátorov

• Vždy porovnávajte údaj indikátora s nameraným podchladením a prehriatím.
• Pri hodnotení farby chráňte priezor pred priamym slnečným žiarením.
• Po zmenách sušiča zaznamenajte farbu indikátora a systémové metriky ako novú základnú líniu.

najlepšie umiestnenie sušiča filtra chladiva v rade

Princípy umiestnenia tekutej linky

Najbežnejšie trvalé umiestnenie filtračnej sušičky s kvapalinovým potrubím je za kondenzátorom (alebo prijímačom, ak je prítomný) a pred expanzným zariadením. Toto usporiadanie chráni dávkovacie zariadenie pred časticami a zaisťuje, že chladivo zostane suché pri škrtení, čím sa zabráni tvorbe ľadu v otvore alebo ventilovom kanáli. V porovnaní s inštaláciou sušičky ďaleko proti prúdu, jej umiestnenie blízko expanzného zariadenia skracuje dĺžku potrubia, kadiaľ by mohla po dehydratácii vniknúť nová vlhkosť. V systémoch s prijímačmi mnohí technici uprednostňujú montáž sušiča na výstup z prijímača, aby filtrovali všetko, čo zostáva zo skladu. Ak systém obsahuje viacero rozširujúcich zariadení, vyhradený sušič na vetvu môže zlepšiť odolnosť a zjednodušiť diagnostiku.

Špeciálne prípady: tepelné čerpadlá a komplexné systémy

Tepelné čerpadlá a multirežimové systémy vyžadujú starostlivé myslenie, pretože „kvapalina“ sa mení s prevádzkovým režimom. Dvojprúdová sušička umiestnená tam, kde existuje kvapalina pri ohreve aj chladení, zachováva ochranu bez ohľadu na smer prúdenia. V systémoch typu VRF s mnohými vetvami je sušička často umiestnená v blízkosti centrálnej jednotky s prídavnými filtrami alebo filtráciou s vedľajším potrubím, kde je riziko kontaminácie vysoké. V porovnaní s jedným centrálnym sušičom môže distribuovaná ochrana minimalizovať vplyv lokálneho zlyhania a obmedziť službu na postihnutú pobočku.

Kroky uvedenia do prevádzky a overenia

Po inštalácii overte správne umiestnenie meraním poklesu tlaku v sušičke pri projektovanom zaťažení a potvrdením stabilného podchladenia na vstupe expanzného zariadenia. Ak je pokles tlaku nadmerný, môže byť potrebná väčšia jednotka alebo premiestnené miesto s menším počtom ohybov proti prúdu. V porovnaní s ponechaním okrajového rozloženia neopraveného sa optimalizácia umiestnenia rýchlo vráti znížením rušivých hovorov a konzistentným komfortom. Ak máte pochybnosti počas obdobia čistenia, nainštalujte servisné ventily, ktoré umožnia dočasné premiestnenie sušiča alebo paralelné sušiče; akonáhle sa systém stabilizuje, odstráňte dočasné komponenty a obnovte trvalú konfiguráciu.

Porovnanie možností umiestnenia

• Udržujte stály sušič s kvapalinovým vedením čo najbližšie k vstupu expanzného zariadenia.
• Na uľahčenie neskoršieho odstraňovania použite servisné ventily pre dočasné čistiace sušičky.
• Zdokumentujte nameraný pokles tlaku v sušičke pre budúce porovnanie.
